45度切管電卓

Features 45度切管電卓

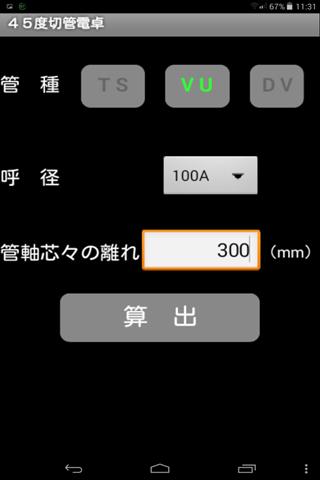

現役の配管工が開発したビニール継手用計算機です。管軸のすり合わせ配管時に現場で即戦力として使用していただけるかと思います。使い方は簡単、管種、口径（呼び径）、管軸の離れの３入力で切管寸法、継手一体型寸法、挿し口寸法等が表示されます。詳しい使い方説明１、管種をTS,HI,VU,DV,KL,SSの中から選択（VU,DVとTS,HIの寸法は同一ですが、口径がVUにあってDVにないものまたはその逆が存在するためカテゴリを分けてあります）

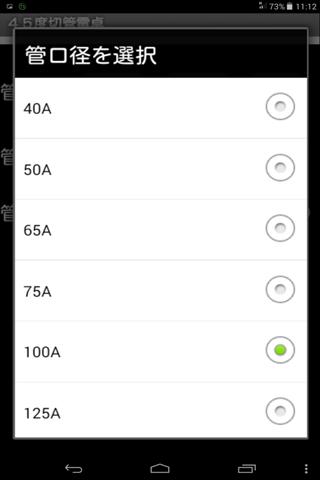

２、呼径を選択、１で選択した管種を元に呼径が選択できるようになっています。
３、管軸芯々の離れ距離をミリで入力。□をクリックするとキーボードが呼び出され、入力できるようになります。

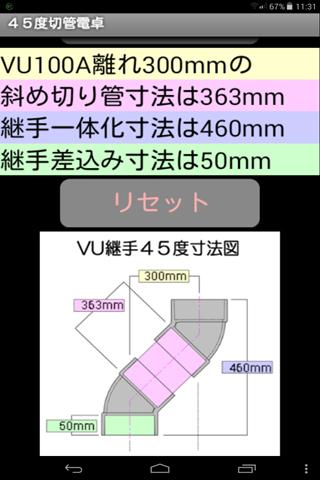

４、算出ボタンをクリック。１～３で入力されたデータを元に切管寸法、継手一体型寸法、挿し口寸法等が算出され、イメージ図に計算結果が反映されます※。
５、別データで再計算する場合はリセットボタンを押して結果をクリアし、１～４を実施。
各継手データはA社、K社、M社、S社、T社、の主要メーカー５社のデーターからJIS規格、AS規格、自社規格の順で精査選別し、決定し、選択できるようになっています。
計算結果の算出の際の小数点以下は四捨五入で設定しています。ミリ以下の単位になりますので実際の工事現場では調整してお使いください。
テスト端末はLenovoYogaTablet8、NiconCoolpixS800C、SHARPGalapagosでテストを行っていますが、お使いの端末で使用できるかを確認するため無料版を用意しています。
無料版では機能限定し、さらに画面上部および下部に広告を表示するよう設定しています。有料版を購入前に端末のテスト用としてご利用になれます。
既知の問題点
※１　算出ボタンを押してもイメージに寸法が反映されないときがある　　　→イメージ図をタップすることで結果が書き込まれるように修正
※２　イメージ図をタッチ、スライドしてもスクロールしない　　　→イメージ図左右の余白でスクロールできる
